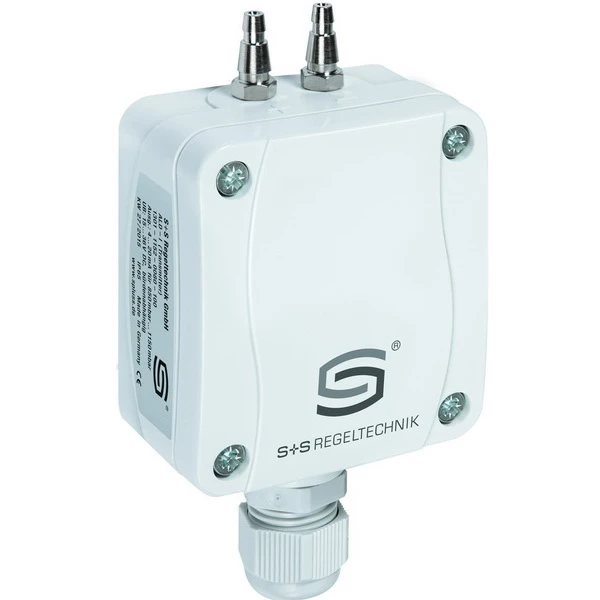

Premasgard 1111-I (vh 1112) + / -1000pa / 0...1000pa ayarlanabilir, 4...20mA Basınç ölçüm transdüseri

S+S Ref. no. 1301-1112-0010-000
EAN 4 251325 611945

Sekiz değiştirilebilir ölçüm aralığına ve isteğe bağlı ekrana sahip kalibre edilebilir basınç sensörleri PREMASGARD~ 1110, havadaki aşırı, düşük veya diferansiyel basıncı ölçmeye yarar. Pi~zorezistif ölçüm elemanı sıcaklık kompanzasyonludur ve yüksek güvenilirlik ve doğruluğu garanti eder. Basınç transmitterinde manuel sıfırlama için bir basma düğmesi ve ayarlanabilir bir ofset bulunur. Diğerlerinin yanı sıra temiz odalarda, tıbbi ve filtre teknolojisinde, hava kanallarında, püskürtme kabinlerinde ve ticari mutfaklarda, filtre izleme ve tam ölçekli ölçüm veya frekans dönüştürücüleri kontrol etmek için kullanılır. Ölçüm ortamı hava (yoğuşmasız) veya gazlı, agresif olmayan, yanıcı olmayan ortamdır. Fark basınç sensörü ASD-06 bağlantı setini (2 m bağlantı hortumu, iki basınç bağlantı nipeli, vidalar) içerir.

Gerilim beslemesi	15...36 V DC çalışma direncine bağlı olarak, artık dalgalanma stabilize ± 0,3 V
Güç tüketimi	24 V DC'de < 1 W; 24 V AC'de < 2 VA
Çalışma direnci	R_a(ohm) = (Ub -14 V)/ I varyantı için 0,02 A
Çıktı	4...20 mA
Çıkış sinyali	4...20 mA
Ölçüm fonksiyonu	Diferansiyel basınç, hacimsel akış (karekök çıkış sinyali)
Ölçüm aralıkları	değiştirilebilir 8 ölçüm aralığı ile çok aralıklı anahtarlama
Ortam sıcaklığı	-20...+50°C
Basınç bağlantısı	4/ 6 x 11 mm (hortumlar Ø = 4/ 6 mm), metal basınç bağlantı nozulları
Basınç türü	fark basınç
Doğruluk	(1000 Pa): ± tipik olarak 10 Pa kalibre edilmiş referans cihazla karşılaştırıldığında
Sıfır noktası ofseti	Nihai değerin ± 5 %'si
Basınç üstü ⁄ basınç altı	maks. 5 x basınç aralığı
Orta	temiz hava ve agresif olmayan, yanıcı olmayan gazlar
Sinyal filtreleme	değiştirilebilir 1 sn/ 10 sn
Elektrik bağlantısı	2 veya 3 telli bağlantı 0,14 - 1,5 mm² terminal vidaları aracılığıyla
Kablo bağlantısı	kablo rakoru, plastik (M 16 x 1,5; gerilim azaltıcılı, değiştirilebilir, maks. iç çap 10,4 mm) veya M12 konektör DIN EN 61076-2-101'e göre (isteğe bağlı olarak talep üzerine)
Konut	plastik, UV-stabilize, malzeme poliamid, 30 % cam-glob takviyeli, hızlı kilitlenen vidalar ile (yarıklı/ Phillips başlı - kombinasyon), renk trafik beyazı (RAL 9016'ya benzer)
Gövde boyutları	72 x 64 x 37,8 mm (Tyr 1)
Kablo rakoru	M 16 x 1,5, gerilim azaltıcı dahil, değiştirilebilir, maks. iç çap 10,4 mm
Uzun vadeli istikrar	± 1 %/yıl
Histerezis	0,3 Nihai değerin %'si
Medya ile temas eden parçalar	ms, Ni, Naylon, PU, Si, plastikleştiricili PVC
Sıcaklık kayma değerleri	Nihai değerin ± 0,1 %'si/ °C
Doğrusallık	Nihai değerin < ± 1 %'si
Hava nemi	<95 % r. H., çökelmeyen hava
Koruma sınıfı	III (EN 60 730'a göre)
Koruma türü	IP 65 (EN 60 529'a göre)
Standartlar	CE uygunluğu, EN 61326'ya göre elektromanyetik uyumluluk, 2014/30/EU sayılı EMC Direktifine göre
