5 Valf Manifoldları H5S/H5L tipleri

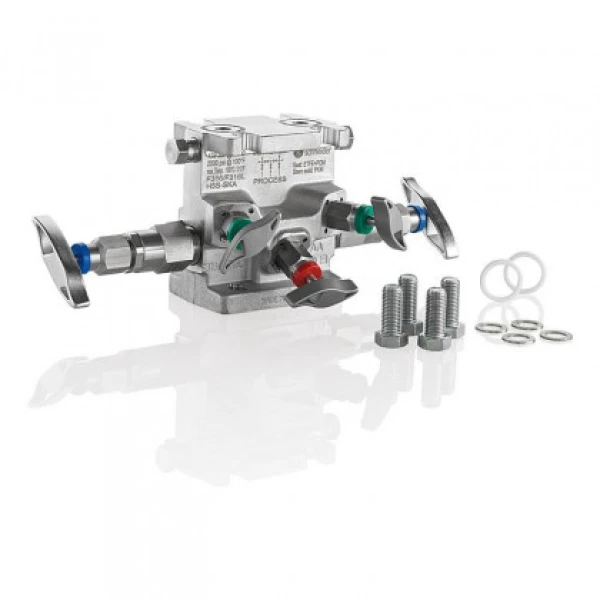

AS-Schneider Yumuşak Oturmalı Doğrudan Montajlı 5 Valf Manifoldları H5S/H5L tipleri proses tarafında bir Orifis Ölçer-Stabilize konnektör-(gerekirse Ara Parça / 2 Valf Manifoldu)-Montajına ve çıkışta bir Fark Basınç Transmitterine resp. bir Adaptör-Transmitter-Montajına flanşlıdır. Standart havalandırma bağlantısı 1/4 NPT dişidir ve takılı bir Bug Plug ile birlikte verilir. 1/4 NPT dişi test portları varsayılan olarak tıkalıdır. Manifolddan transmittere montaj için pullar dahil Aksesuar Kitleri gereklidir, çünkü manifoldlar oluklu cıvata delikleri ile sağlanır.

H5S tipleri Dikey Kurulumlar için kullanılır.

H5L tipleri Yatay Kurulumlar için geçerlidir.

Delik boyutu:

- İzolasyon Vanaları - 3/8″ (9,5 mm) - Dengeleme ve Havalandırma Vanaları
- 0,138″ (3,5 mm)

İzolasyon Valflerinin Koni Tasarımlı Valf Yuvası sayesinde proses ile cihaz bağlantısı tamamen sökülebilir.

Parça No: H5S-SKB

H H-Style Manifold - Flanş x Flanş
5 Adet Bone: 5 S
Manifold Tasarımı: Düz tipler, Delik Boyutu 3/8″ (9,5 mm)
–
S Malzeme: 1.4401 / 1.4404 / 316 / 316L
K Kök Conta / Salmastra: O-Ring FKM
B Koltuk Malzemesi: POM x POM
