5 Valf Manifoldları H5A/H5S tipleri

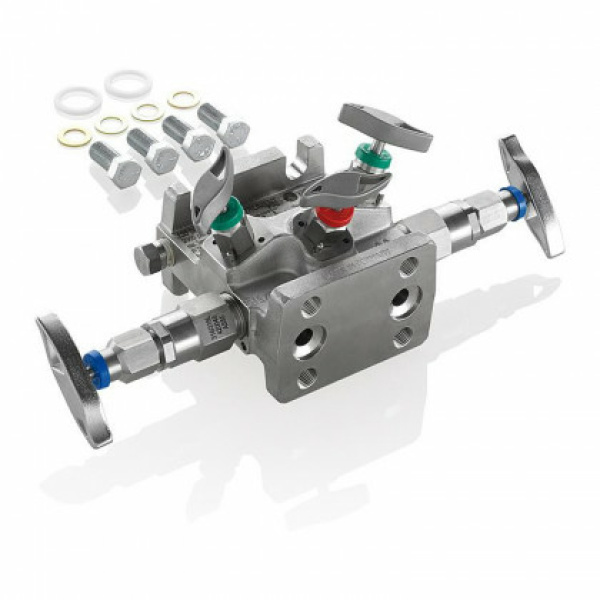

AS-Schneider Yumuşak Oturmalı Doğrudan Montaj Manifoldları H5A/H5S tipleri Fark Basınç Transmitterlerine doğrudan montaj için tasarlanmıştır. Giriş bağlantısı (proses bağlantısı) standart olarak flanşlıdır. Standart havalandırma bağlantısı 1/4 NPT dişidir ve standart olarak takılı bir Bug Plug ile birlikte verilir. 1/4 NPT dişi test portları varsayılan olarak tıkalıdır. Manifolddan transmittere montaj için pullar dahil aksesuar kitleri gereklidir, çünkü manifoldlar oluklu cıvata delikleriyle sağlanır.

Delik boyutu:

- İzolasyon Valfleri - 1/4″ (6,35 mm) veya 3/8″ (9,5 mm)
- Dengeleme ve Havalandırma Valfleri - 0,138″ (3,5 mm)

İzolasyon Valflerinin Koni Tasarımlı valf yuvası sayesinde proses ile cihaz bağlantısı tamamen sökülebilir.

Parça No: H5S-SKB

H T-Tipi Manifold - Flanş x Flanş
5 Adet Bone: 5
S Manifold Tasarımı - Delik Boyutu İzolasyon Valfleri: 3/8″ (9,5 mm)
–
S Malzeme: 1.4401 / 1.4404 / 316 / 316L
K Kök Conta / Salmastra: O-Ring FKM
B Koltuk Malzemesi: POM x POM
