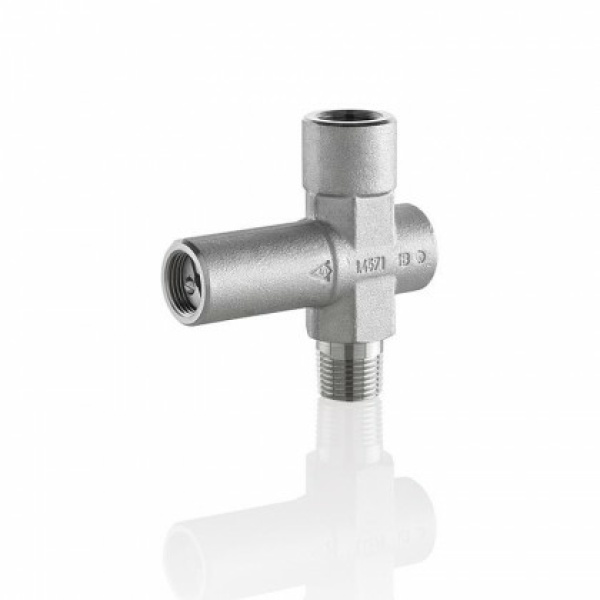

AS-Schneider skydd för mätare

AS-Schneider Gauge Protectors används för att skydda tryckkännande instrument mot skador, förlust av noggrannhet och/eller brott i händelse av för högt systemtryck. Kolvenheten arbetar mot en justerbar fjäder. Kolvenheten innehåller en tätningsmekanism för att isolera systemtrycket från instrumentet.

Tätningen mellan inlopp och utlopp är en O-ring, och tätningen mot atmosfären sker antingen med en annan O-ring (systemtryck på mer än 2 bar/29 psi) eller ett membran (för systemtryck på 0,4 upp till 2,5 bar/5,8 upp till 36,3 psi). När systemtrycket övervinner fjäderkraften rör sig kolven, vilket gör att tätningssystemet stängs. Utloppssidan är nu isolerad från det ökande systemtrycket och instrumentet är skyddat. När systemtrycket sjunker till återöppningstrycket (25% under stängningstrycket) öppnas ventilen igen.

Det högsta tillåtna arbetstrycket (PS) är 600 bar (8.702 psi), den högsta tillåtna temperaturen (TS) är 80°C (176°F) respektive 60°C (140°F) för våra DVGW-godkända typess S005.50.001.00DV / 201.00DV.
