DS-205 F 20...300Pa Przełącznik różnicy ciśnień dla powietrza z zestawem węży ASD-06

S+S Nr ref. 1302-4026-0000-000
EAN 4 251325 615431

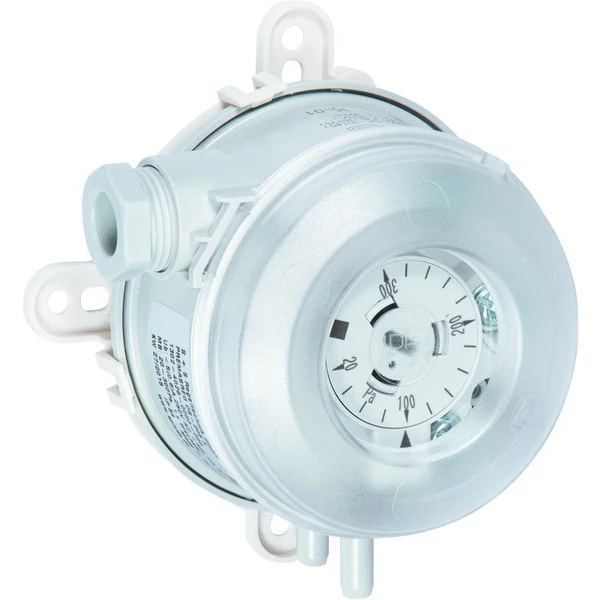

Mechaniczny presostat różnicowy/monitor różnicy ciśnień PREMASREG~ DS2 z plastikową podstawą montażową nadaje się do monitorowania nad-, pod- i różnicy ciśnień powietrza, nieagresywnych, niepalnych mediów gazowych w kanałach powietrznych, urządzeniach roboczych i wentylacyjnych. Służy do monitorowania przepływu w elektrycznych elementach grzejnych, a także do wykrywania pęknięć przewodów, monitorowania filtrów i ochrony przed błędami ciśnienia powietrza, do monitorowania wentylatorów, przepustnic powietrza lub jako regulator wartości granicznych. Ustawianie punktów przełączania odbywa się za pomocą wewnętrznej skali ustawień. Przełączniki są regulowane fabrycznie. Presostat różnicowy PREMASREG~ DS2 zawiera zestaw przyłączeniowy ASD-06 (2 m wąż przyłączeniowy, dwie złączki przyłączeniowe, śruby).

Maksymalne ciśnienie	5000 Pa (50 mbar)
Zakres ciśnienia	wysoka dokładność regulacji dzięki indywidualnej skali wytrawionej laserowo dla każdego przełącznika
Zakres ciśnienia (regulowany)	20... 300 Pa (0,2...3,0 mbar)
Zdolność łączeniowa (obciążenie styków)	5 (0,8) A, 250 V AC 4 (0,7) A, 30 V DC
Kontakt	jednobiegunowy bezpotencjałowy styk przełączny, styk wielowarstwowy, pozłacany (kompatybilny z DDC)
Temperatura nośnika	-30 ...+85 °C
Różnica w działaniu ok.	0,1 mbar ± 15 %
Złącze ciśnieniowe	P1 (+) dla wyższego ciśnienia P2 (-) dla niższego ciśnienia Ø 6,2 mm (złączki)
Połączenie elektryczne	0,14 - 1,5 mm2, przez śruby zaciskowe na płytce drukowanej
Obudowa	podstawa: materiał PC (10 % GF), kolor jasnoszary (zbliżony do RAL 7035), zatrzaskiwana pokrywa: materiał PC, przezroczysty, Dławik kablowy PG 11 z odciążeniem
Membrana	silikon, LSR (płynna guma silikonowa), hartowany w temperaturze +200 °C, niegazujący, wolny od LABS, brak emisji substancji hamujących przyczepność lakieru), długoterminowa stabilność punktów przełączania dzięki trapezowym membranom kulkowym
Wilgotność	< 90 % r. H., nie wytrącające się powietrze
Montaż	przez 4-otworowy pierścień bazowy, tworzywo sztuczne (wchodzi w zakres dostawy), zalecana pozycja montażowa: pionowa (przyłącza ciśnieniowe w dół) - ustawienie fabryczne, pozioma (nakładka w górę/w dół)
Klasa ochrony	II (zgodnie z normą EN 60 730)
Typ ochrony	IP 54 z górną pokrywą (zgodnie z normą EN 60529)
Standardy	Zgodność CE, Dyrektywa niskonapięciowa 2014/35/UE
Testy	DVGW (zgodnie z normą DIN 1854), VDE 0630, EN 61058, Dyrektywa w sprawie urządzeń gazowych 2009/142/UE, CE 0085 A P 0918
Funkcja	Styk 1 - 2 przerywa się, gdy ciśnienie/różnica ciśnień wzrasta do ustawionej wartości. Styk 1 - 3 zamyka się, gdy ciśnienie/różnica ciśnień i może być używany jako styk sygnałowy.
