Collecteurs à 5 vannes types H5S/H5L

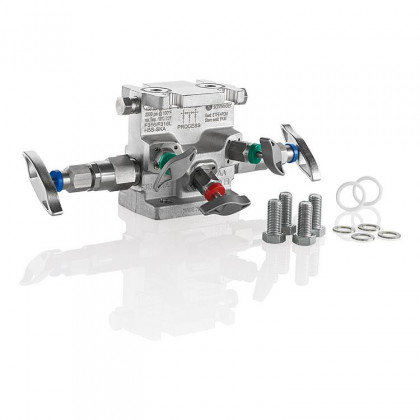

Les collecteurs à 5 vannes à siège souple AS-Schneider à montage direct de type H5S/H5L sont bridés côté process à un ensemble compteur à orifice - connecteur stabilisé (si nécessaire, entretoise / collecteur à 2 vannes) et côté sortie à un transmetteur de pression différentielle ou à un ensemble adaptateur-transmetteur. Le raccord de mise à l'air libre standard est de type 1/4 NPT femelle et est fourni avec un bouchon fileté. Les orifices d'essai 1/4 NPT femelle sont bouchés par défaut. Des kits d'accessoires comprenant des rondelles sont nécessaires pour le montage du collecteur sur le transmetteur, car les collecteurs sont pourvus de trous de boulons fendus.

Le type H5S est utilisé pour les installations verticales.

Le type H5L est applicable aux installations horizontales.

Taille de l'alésage :

- Vannes d'isolement - 3/8″ (9,5 mm) - Vannes d'égalisation et d'aération
- 0,138″ (3,5 mm)

La connexion entre le procédé et l'instrument est entièrement démontable grâce au siège de soupape à cône des vannes d'isolement.

N° de la pièce : H5S-SKB

H Manifold de type H - Bride x Bride
5 Quantité Bonnets : 5 S
Conception du collecteur : types droits, taille de l'alésage 3/8″ (9,5 mm)
–
S Matériau : 1.4401 / 1.4404 / 316 / 316L
K Joint de tige / garniture : O-Ring FKM
B Matériau du siège : POM x POM
