Débitmètres à section variable

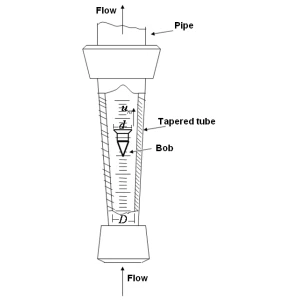

Les débitmètres à section variable fonctionnent en faisant varier la section transversale du dispositif en réponse au débit, créant ainsi un effet mesurable qui indique la mesure du débit. Le débit passant par l'orifice déplace un flotteur interne vers le haut de la chambre de surface. Le corps externe de cette chambre est dimensionné en unités de débit pour chaque application. À mesure que le débit augmente, le fluide génère plus de force et le flotteur se déplace plus haut dans le corps de la chambre interne.

Le type le plus courant est un débitmètre à surface variable dans un tube de mesure vertical qui équilibre le poids descendant d'un flotteur avec la force ascendante du fluide qui s'écoule. L'utilisation d'un ressort au lieu d'un flotteur permet d'installer ce type de débitmètre dans des conduites horizontales, car le fonctionnement du flotteur ne dépend pas de la gravité lorsque le ressort est utilisé. Ces débitmètres sont appelés à partir de tubes métalliques à surface variable et peuvent être lus localement parce que leurs tubes de mesure ont des marques qui relient la position du flotteur (qui peut être vu) au débit du fluide. Les débitmètres à signaux à distance sont généralement constitués de tubes métalliques et contiennent un transmetteur de débit qui détecte la hauteur du flotteur pour déterminer le débit du fluide.Les débitmètres à surface variable offrent une approche polyvalente pour mesurer le débit des fluides dans une variété d'applications. Outre le type de débitmètre dont il a été question plus haut, avec un flotteur dans un tube de mesure vertical, il existe plusieurs autres configurations qui rendent les débitmètres à surface variable efficaces.
