Caudalímetros de área variable

Los caudalímetros de área variable funcionan variando el área transversal del dispositivo en respuesta al caudal, creando un efecto medible que indica la medición del caudal. El flujo a través del orificio mueve un flotador interno hacia arriba a través de la cámara de área. El cuerpo externo de esta cámara está escalado en unidades de caudal para cada aplicación. A medida que aumenta el caudal, el fluido genera más fuerza y el flotador se desplaza más hacia arriba por el cuerpo interno de la cámara.

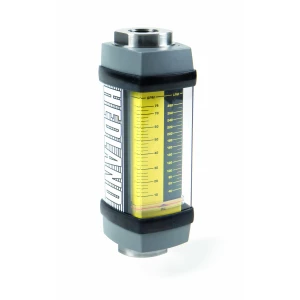

El tipo más común es un caudalímetro de área variable en un tubo de medición vertical que equilibra el peso descendente de un flotador con la fuerza ascendente del fluido que fluye. El uso de un muelle en lugar de un flotador permite instalar este tipo de caudalímetro en tuberías horizontales, ya que el funcionamiento del flotador no depende de la gravedad cuando se utiliza el muelle. Estos caudalímetros se denominan de tubos metálicos de superficie variable y pueden leerse localmente porque sus tubos de medición tienen marcas que relacionan la posición del flotador (que puede verse) con el caudal del fluido. Los caudalímetros con señales remotas suelen estar fabricados con tubos metálicos y contienen un transmisor de caudal que detecta la altura del flotador para determinar el caudal del fluido.Los caudalímetros de superficie variable ofrecen un enfoque versátil para medir el caudal de fluidos en diversas aplicaciones. Además del tipo comentado anteriormente con un flotador en un tubo de medición vertical, existen otras configuraciones que hacen que los caudalímetros de superficie variable sean eficaces.
