Συφώνια μετρητών - Τύποι συφώνων U

Τα συφόνια μανόμετρου AS-Schneider χρησιμοποιούνται για την προστασία του μανόμετρου από την επίδραση καυτών μέσων πίεσης, όπως ο ατμός, καθώς και για τη μείωση της επίδρασης των ταχέων υπερτάσεων πίεσης. Το σιφώνιο επιτρέπει το σχηματισμό συμπυκνωμάτων και τη συλλογή τους στο εσωτερικό του σιφωνίου, εμποδίζοντας το καυτό μέσο (καυτοί ατμοί, όχι μόνο ατμός) να έρθει σε άμεση επαφή με το όργανο πίεσης. Χρησιμοποιείται επίσης ως προστατευτικό κατάψυξης όταν χρησιμοποιείται με τα κατάλληλα υγρά πλήρωσης.

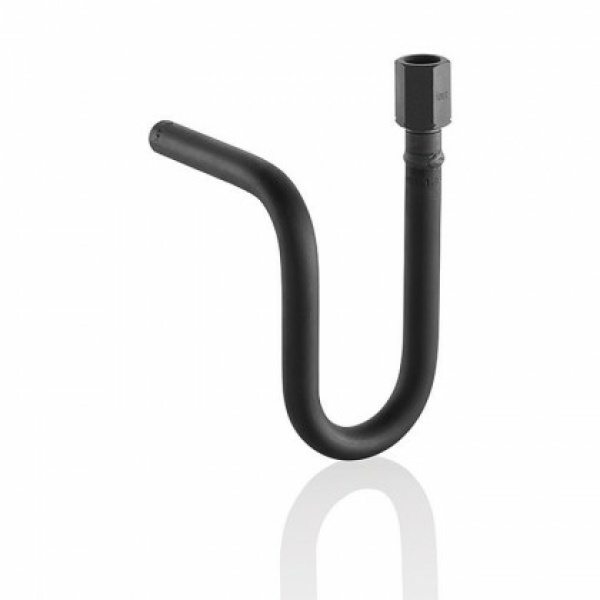

Το Syphon τύπου U χρησιμοποιείται συνήθως για οριζόντιες εγκαταστάσεις.

Τα Standard Syphons έχουν σχεδιαστεί, κατασκευαστεί και δοκιμαστεί σύμφωνα με το DIN 16282. Η τυπική διάσταση του σωλήνα είναι Ø 20 x 2,6 mm. Διατίθενται επίσης διαστάσεις σωλήνα 1/2″ (Ø 21,3 mm). Η AS-Schneider παρέχει επίσης τα λεγόμενα Συφώνια Εμπορικού Στυλ. Αυτοί οι τύποι έχουν τυποποιημένη διάσταση σωλήνα Ø 21,3 x 3,2 mm - χρησιμοποιώντας συνδέσεις σωλήνων με σπείρωμα αντί για εξαρτήματα συγκόλλησης.

Η μέγιστη επιτρεπόμενη πίεση λειτουργίας (PS), ως πρότυπο, είναι 160 bar (2.321 psi), ωστόσο εξαρτάται από το πάχος των τοιχωμάτων των χρησιμοποιούμενων σωλήνων.
