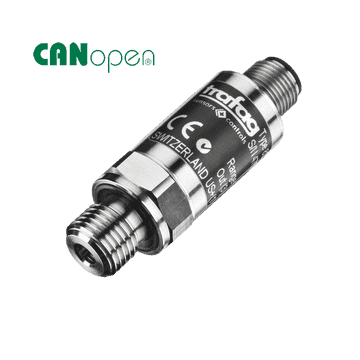

Πομπός πίεσης CANopen CMP-8271

Ο μικροσκοπικός πομπός πίεσης CANopen CMP βασίζεται στην ιδιόκτητη τεχνολογία thin-film-on-steel της Trafag που προσφέρει υψηλή ακρίβεια και μακροχρόνια σταθερότητα ακόμη και σε σκληρά περιβάλλοντα. Η Trafag AG κυκλοφόρησε τον πομπό πίεσης CMP 8271 που υλοποιεί το προφίλ συσκευής CiA 404 CANopen για συσκευές μέτρησης. Διατίθενται παραλλαγές αισθητήρων για μετρήσεις σχετικής και απόλυτης πίεσης από 0,25 bar έως 700 bar με ανάλυση 0,01 %. Το πλήρως συγκολλημένο σύστημα αισθητήρα χωρίς πρόσθετες σφραγίδες χρησιμοποιεί την αρχή μέτρησης λεπτού φιλμ σε χάλυβα. Η δεδομένη αντοχή του σε κρούσεις (έως 100 g) και κραδασμούς (έως 50 g) και η θερμοκρασία λειτουργίας από -40 °C έως +125 °C το καθιστούν κατάλληλο για σκληρά περιβάλλοντα σε απαιτητικές εφαρμογές, όπως (κινητή) υδραυλική, κατασκευή κινητήρων, πάγκους δοκιμών κ.λπ.

Η συσκευή υποστηρίζει ρυθμούς μετάδοσης CAN από 10 kbit/s έως 1 Mbit/s με αυτόματη ανίχνευση ρυθμού μετάδοσης και αναγνωριστικό CAN 11-bit και 29-bit. Διατίθενται παράμετροι αποθήκευσης για επικοινωνία CANopen και παράμετροι εφαρμογής, καθώς και ενημέρωση flash. Ο πομπός μπορεί να παράγει ένα μήνυμα έκτακτης ανάγκης. Υποστηρίζει επίσης μια λειτουργία αυτόματης εκκίνησης σύμφωνα με το πλαίσιο CiA 302 CANopen για πρόσθετα επίπεδα εφαρμογής. Μέσω των υλοποιημένων υπηρεσιών LSS (layer setting services) σύμφωνα με το CiA 305, το ID κόμβου της συσκευής και ο ρυθμός μετάδοσης bit μπορούν να διαμορφωθούν μέσω του δικτύου CANopen.

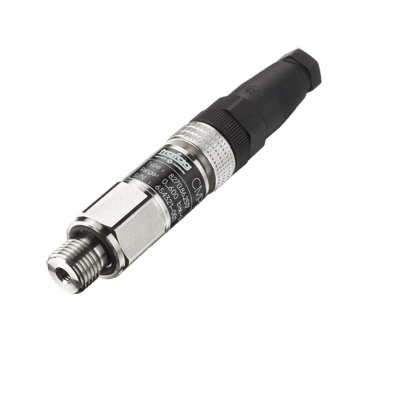

Η συσκευή υλοποιεί το προφίλ συσκευής CiA 404 CANopen για συσκευές μέτρησης και ελεγκτές κλειστού βρόχου. Η συχνότητα μέτρησης και μετάδοσης μπορεί να είναι έως και 1 kHz. Μπορούν να επιλεγούν φυσικές μονάδες ρυθμιζόμενου μεγέθους, όπως bar, Pa, psi, mmHg, mmWC, atm, at, °C, °F και K. Μπορούν να οριστούν τέσσερα κατώφλια πίεσης και τέσσερα κατώφλια θερμοκρασίας. Επιπλέον, εφαρμόζεται η λειτουργία αυτόματου μηδενισμού. Τα δύο διαθέσιμα TPDO (Transmit Process Data Objects) μπορούν να ενεργοποιηθούν από ένα συμβάν ή ένα χρονόμετρο και να μεταδοθούν κυκλικά. Ο υλοποιημένος διακομιστής SDO επιτρέπει την ανάγνωση/εγγραφή των παραμέτρων του λεξικού αντικειμένων CANopen της συσκευής. Ο κατασκευαστής προμηθεύει επίσης το CMP 8270 ειδικά για περιοχές μέτρησης έως 600 bar.
