VDO Druckmessgerät 0-10 Bar - M10 - VDO 360 081 032 003C

Teil-Nummer: VDO 360-081-032-003C

Druckbereich: 0 bis 10 Bar
Gewinde: M10 x 1 Konisch kurz
Widerstandsbereich des Senders: 10 - 184 Ohm
Sensorsignal: 2-poliger isolierter Rücklauf
Kein Warnkontakt

Beschreibung
Herunterladen

Messbereich: 0 - 10 Bar
Anwendung: VDO Motorüberwachung
Signal Analog: 10 - 184 Ohm
Betriebsspannung: 6 - 24 Volt DC
Verpackung: VDO Sensor Retail Paket
Funktionsweise: Motoröldruck
Kommunikation: Analog
Signalausgang: 10 - 184 Ohm
Sensor-Signal: Isolierte Rückführung
Sensor-Anschluss: M4 Kunststoff-Rändelmutter
Thema: M10 X 1 Außengewinde konisch kurz
Warnung Kontakt: Keine
Steckertyp: M4 Kunststoff-Rändelmutter
Herkunftsland: Deutschland
Typ: VDO 360 081 032 003C

Vollständige technische Daten:

Mechanische Merkmale:

Druckmessbereich:	0 - 10 Bar 0 - 145 PSI 0 - 1000 KPa
Maximaler Druck:	30 Bar während 2 Sekunden
Thema:	M10 x 1 Konisch kurz

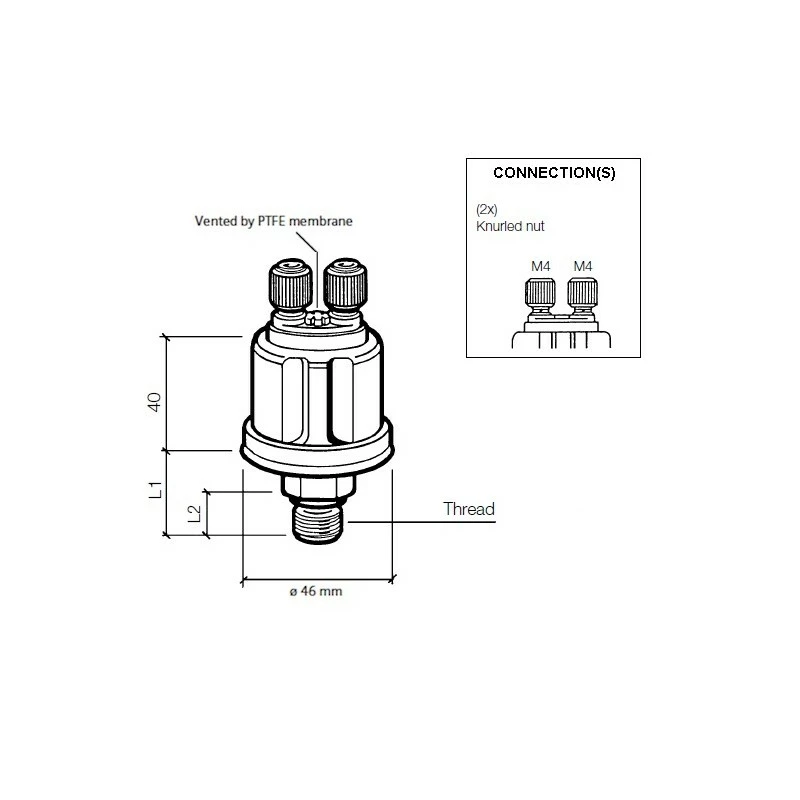

Länge Gewinde + Mutter (L1):	19,5 mm
Gewindelänge (L2):	11 mm
Das Drehmoment:	30 Nm
Betriebstemperatur:	-25 °C bis +100 °C
Druckmittel:	Öl - Kraftstoff - Luft

Elektrische Merkmale:

Betriebsspannung:	6 - 24 V DC
Widerstandsbereich:	10 - 184 Ohm

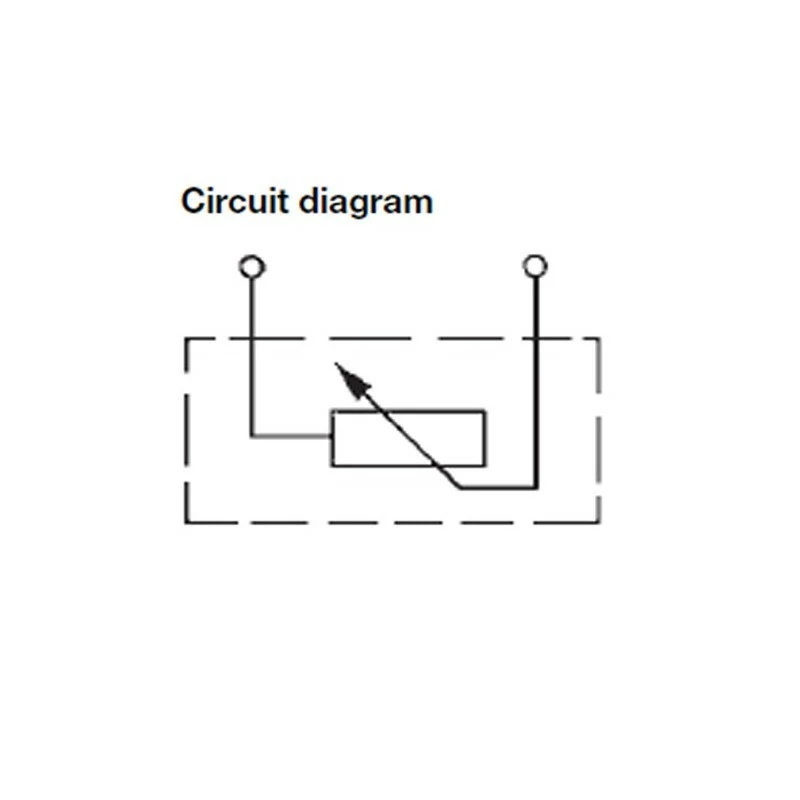

Signal des Drucksensors:	Zweipolige isolierte Rückführung
Warnkontakt:	Keine
Optionaler Warnkontakt:	VDO A2C59510886 Schaltpunktschalter
Anschluss für Druckmessgerät:	M4 Kunststoff-Rändelmutter (2x)

Datenblätter und Tabellen:

VDO Katalog Fahrzeugelektronik 2014:	Seite 126 - 127
Art der Verbindung:	A

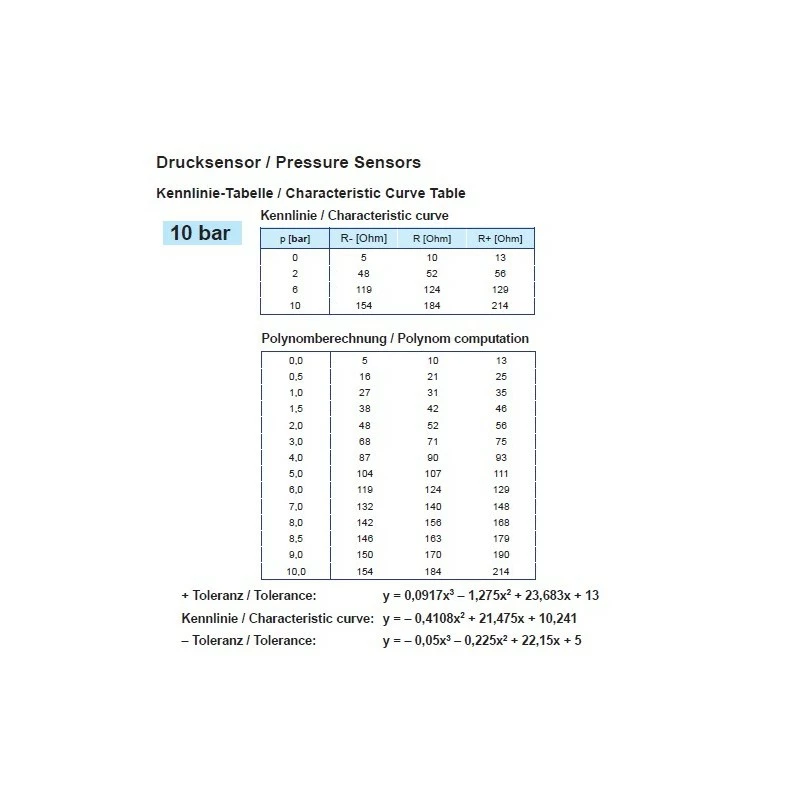

VDO En Du Drucksender Tabellen:	VDO-Datenblatt Tabelle 4

Einzelhandelsverpackung:

VDO 360 081 032 003C Druckmessgerät
VDO Sensoren sind - wenn nicht anders angegeben -
Lieferung ohne Verbindungsmaterial

Logistische Informationen:

HS-Code: 90269000
Ean Code: 4103590691149
Gewicht: 0.12k
