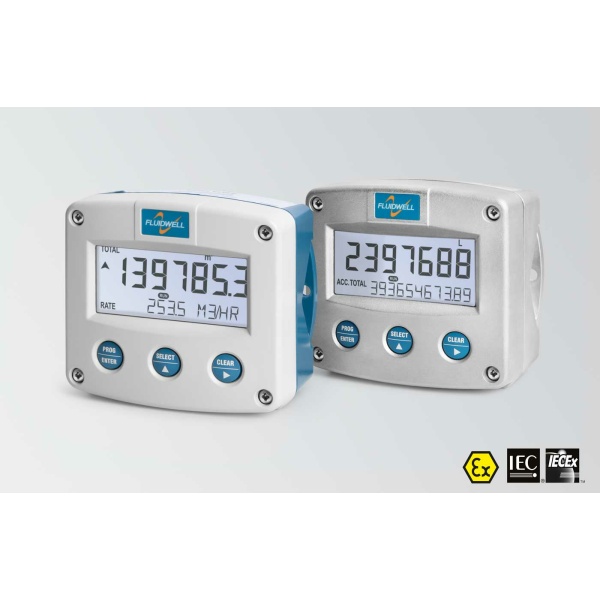

Fluidwell F-Serie - F126-EG Eigensicher - Durchflussrechner

Mit Temperatur- und Druckkompensation für korrigiertes Gasvolumen.

Berechnet die kompensierte Durchflussmenge, die Summe und die kumulierte Summe.
Zeigt den aktuellen Leitungsdruck und die Temperatur an.
Analoges Ausgangssignal, das die korrigierte Durchflussmenge wiedergibt.
Zeigt die Gesamtmenge und die Durchflussmenge gleichzeitig an.
Durchflussmenge: sieben 8mm (0,31″) Ziffern.
Gesamtsumme - rücksetzbar: sieben 17mm (0,67″) Ziffern.
Kumulierte Summe - nicht rücksetzbar: elf 8mm (0,31″) Ziffern.
Temperatur: sechs 17 mm (0,67″) große Ziffern.
Druck: sechs 17mm (0.67″) Ziffern.
Technische Einheiten für Durchflussmenge, Gesamtmenge, Temperatur und Druck auf dem Display.
LED-Hintergrundbeleuchtung.
Eigensicher nach ATEX und IECEx.
Gehäuse aus GFK, Aluminium oder hochwertigem Edelstahl.
Automatische Sicherung der Einstellungen und laufenden Summen im EEPROM-Speicher.
Umgebungstemperatur: -40°C bis +80°C (-40°F bis 176°F).

Beschreibung
Herunterladen

Der Durchflussrechner F126-EG wurde für die Berechnung des korrigierten Gasvolumens unter normalen Bedingungen entwickelt. Der korrigierte Volumenstrom wird durch Messung des unkorrigierten Volumenstroms, der tatsächlichen Leitungstemperatur und des Drucks berechnet, die mit den im Durchflussrechner gespeicherten Gleichungen verarbeitet werden. Zur Annäherung an ein reales Gasverhalten kann ein Kompressibilitätsfaktor eingestellt werden. Die Referenzbedingungen können beliebig definiert werden (z.B. 15°C oder 60°F und 1,013 bar).

Das Display zeigt die kompensierte Durchflussmenge, die Gesamtsumme, die kumulierte Gesamtsumme sowie die aktuelle Leitungstemperatur und den Druck an. Technische Einheiten wie Nm³ lassen sich aus einer umfangreichen Auswahl auf dem Bildschirm leicht konfigurieren.

Vorteile

Robustes Feldgehäuse aus Aluminium oder Edelstahl 316L (IP66, IP67 / NEMA Type4X) .
Er ist so robust, dass sogar ein Lastwagen darauf stehen kann!
Eigensicher verfügbar - ATEX- und IECEx-Zulassung für Gas- und Staubanwendungen.
Vertraute, einfache Bedienung mit der Fluidwell-Konfigurationsstruktur "Kenne einen, kenne alle", spart Zeit, Kosten und Ärger.
Vielfältige Montagemöglichkeiten: Wände, Rohre, Tafeln oder direkt auf Außensensoren.
