Tilbehørssæt DIN EN 61518 / IEC 61518

Monteringssæt til sendere er normalt indeholdt:

Trykmåling: 2 skruer og 1 tætningsring eller 4 skruer og 1 tætningsring
Differenstrykmåling: 4 skruer og 2 tætningsringe
Den krævede boltlængde er resultatet af manifoldflangens tykkelse b + min. krævet gevindindgreb ved instrumentet (9 mm), men maks. 14 mm. Eksempel: Manifoldflangens tykkelse 31,2 mm (1,23″) + 9 mm (0,35″), men maks. 14 mm (0,55″) = Min. 40,2 mm (1,58″) og maks. 45,2 mm (1,78″). Dette resulterer i en boltlængde på henholdsvis 1 3/4″ (7/16-20 UNF-skrue) og 45mm (M10-skrue).

Ved installation af en Rosemount 2051/3051 tryktransmitter med CoplanarTM -flange kræves der længere bolte: Flangetykkelse b (f.eks. igen 31,2 mm) + min. 44,5 mm (1 3/4″) og maks. 48 mm (1,89″) resulterer i en boltlængde på 3″ (76,2 mm) - min. 75,7 mm (2,98″) og maks. 79,2 mm (3,12″). Der kræves spændeskiver til Traditional Style Manifolds type H & T, fordi bolthullerne er slidsede. Skivetykkelsen er 1,5 mm (0,06″). Dette skal tages i betragtning, når man beregner boltlængden.

Tilgængelige materialer til tætningsringe er: PTFE, grafit og FKM (O-ring)

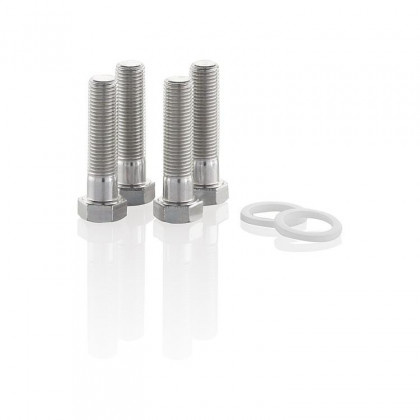

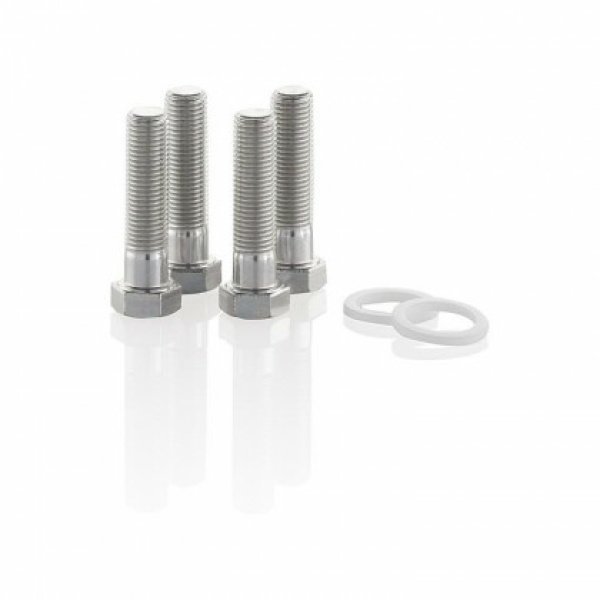

Best.nr.: AKS-HU4C-PAF44

Monteringssæt til AKS-sender
–
H typer af skruer: Sekskantskrue
U Gevindstørrelse: 7/16-20 UNF
4 Antal skruer og tætningsringe: 4 skruer og 2 tætningsringe
C Materiale: Kulstofstål ASTM A449, type 1
–
PA-tætningsring DIN EN 61518 type A: PTFE
F44 Skruelængde: 1 3/4″
