Oversigt
Kombineret ultralyds clamp-on flowmåler med intern trykberegner
Portasonic® PRO integrerer Portasonic®-flowhastighedsmåling med Portasonic® CALCULATOR, et banebrydende værktøj til bestemmelse af internt rørtryk ved hjælp af ekstern flowteknologi.
- Nøjagtig måling af flow: Brugere kan måle væskeflowhastigheder ikke-invasivt med en brancheførende præcision på 0,5%.
- ISO 17025 verificeret: Flowmålingernes nøjagtighed er uafhængigt verificeret på et ISO 17025-laboratorium, hvilket sikrer pålidelighed og troværdighed.

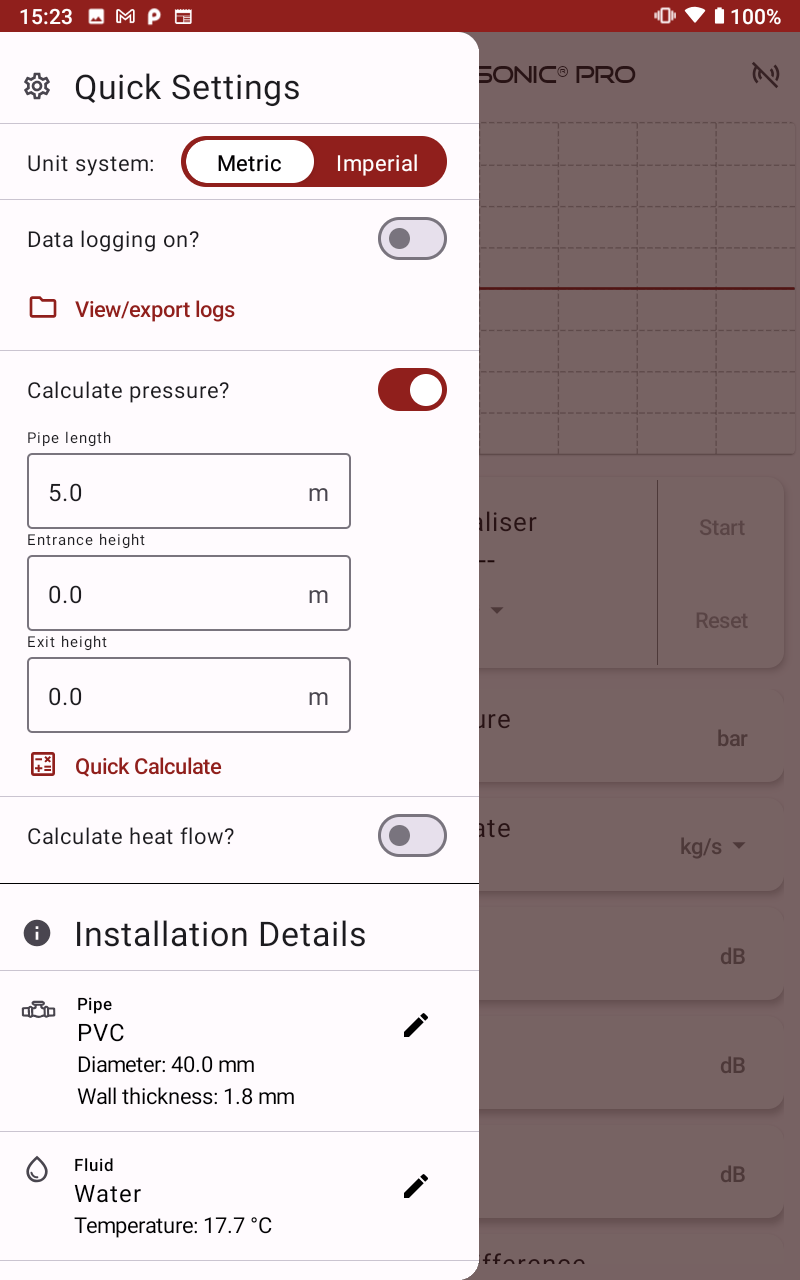

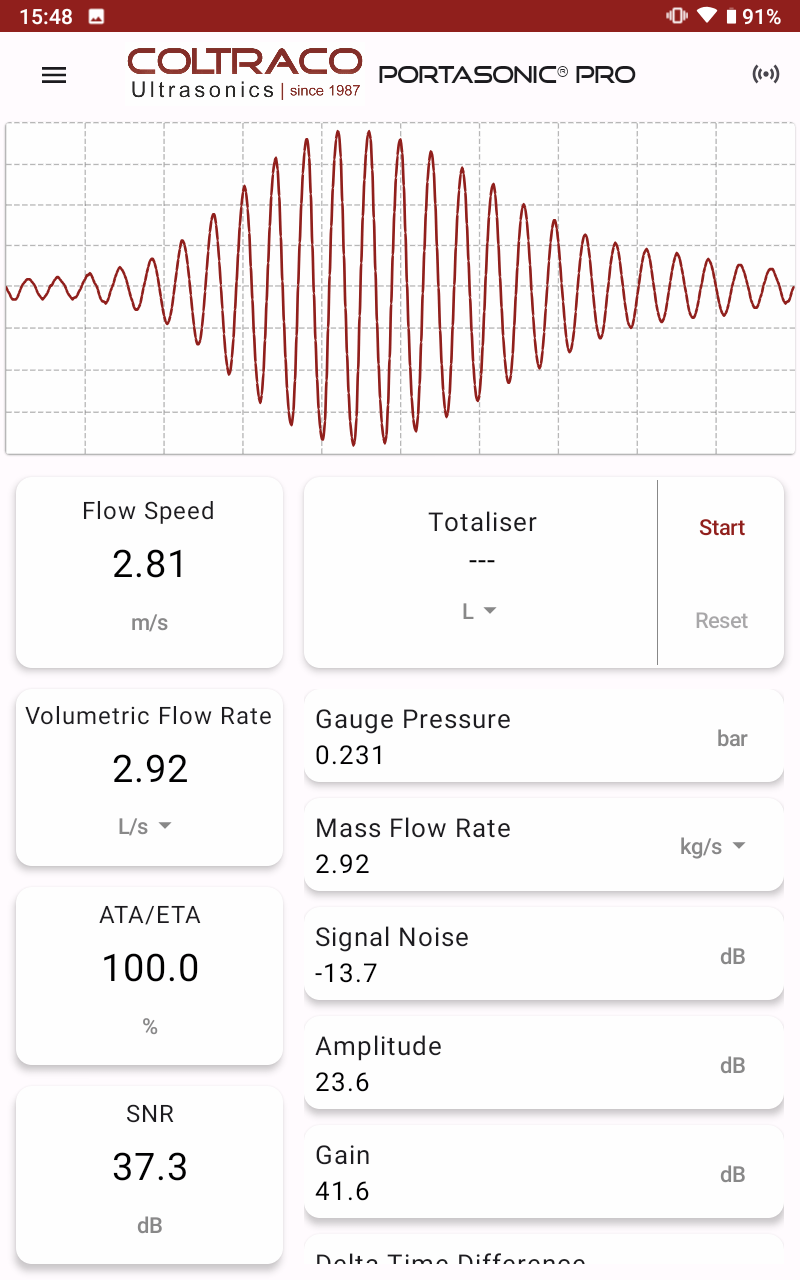

- Beregning af tryk: Aktivering af trykberegning viser både flowhastighed og beregnet internt rørtryk.
- Avancerede algoritmer: Enheden bruger empiriske ligninger, der stammer fra væskedynamiske love, til at beregne trykket med 5%-nøjagtighed.
- Viden om væsker og materialer: Omfattende viden om mere end 19 forskellige væsker og 23 almindelige rørmaterialer sikrer nøjagtige trykberegninger på tværs af forskellige scenarier.
Fordele ved ikke-invasiv ultralydsflowmåling og trykovervågning
Vælg ikke-invasiv ultralyds-transittidsteknologi frem for inline-flowmålere på grund af dens alsidighed og omkostningseffektivitet.
- Den klemme på, bærbar natur eliminerer installationsomkostninger og nedetid, da det ikke kræver boring i rør.
- Med ingen kontakt med væskener der ingen risiko for tryktab eller beskadigelse af flowmåleren, hvilket sikrer en længere levetid og lavere vedligeholdelsesomkostninger sammenlignet med inline-målere.
- Overvågning af rørets interne overtryk er afgørende for at forhindre rørbrud, materielle skader og risici for personalet.
De vigtigste funktioner i Portasonic® PRO
Fuld integration af Portasonic® CALCULATOR: Strømlinet arbejdsgang, udfør rørtryksberegninger uden behov for yderligere programmer, med beregninger i realtid- Mulighed for datalogging: Optag og gem millioner af flow- og trykdatapunkter
- Beregning af varmestrømningshastighed: Enkelt at opnå med brugerindtastede indløbs-/udløbstemperaturer
- Totalisator-kapacitet: Hold styr på kumulative flowmålinger uden besvær
- Omfattende database: Database med mere end 15 rørmaterialer og væsketyper
- Bredt udvalg af rørdiametre: Fungerer op til en maksimal rørdiameter på 750 mm

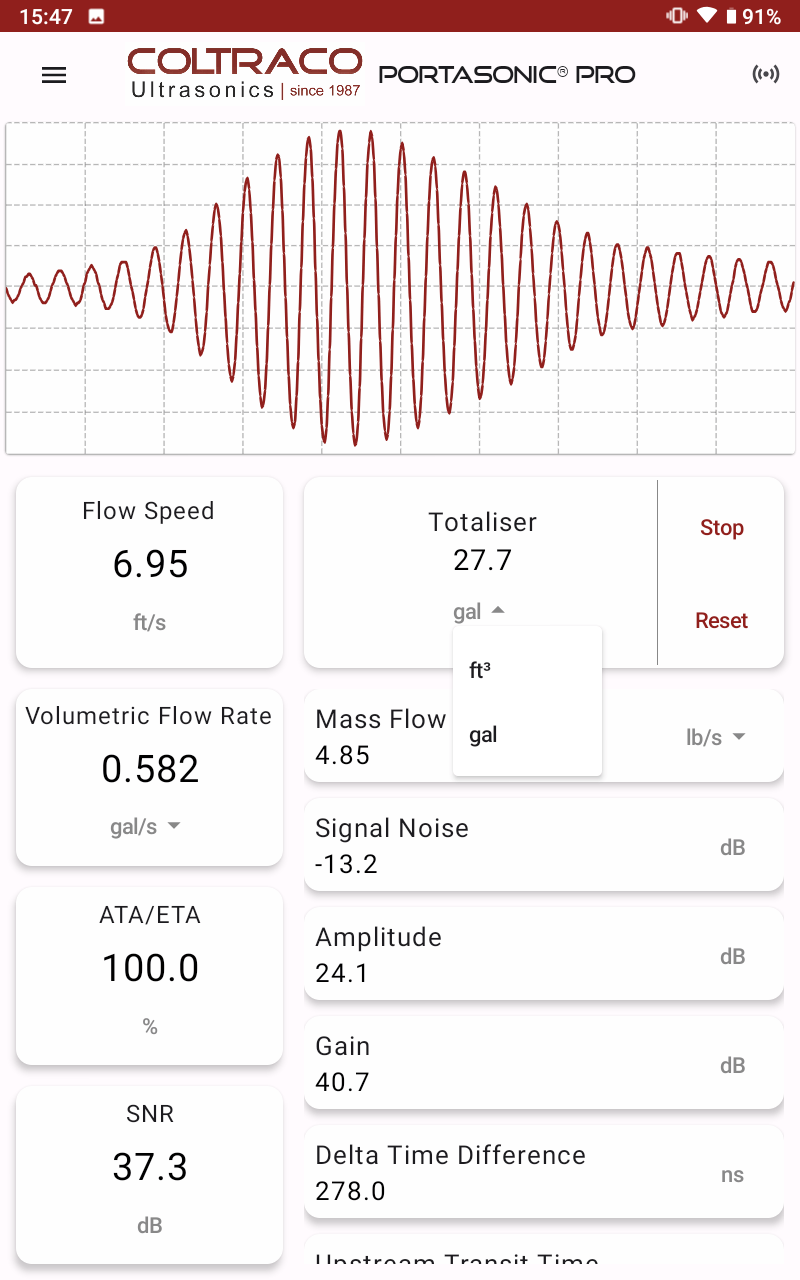

- Forbedret, fuldt tilpasset brugergrænseflade og brugeroplevelseslag
Fuld integration af Portasonic® CALCULATOR: Strømlinet arbejdsgang, udfør rørtryksberegninger uden behov for yderligere programmer, med beregninger i realtidHvad er der i æsken?

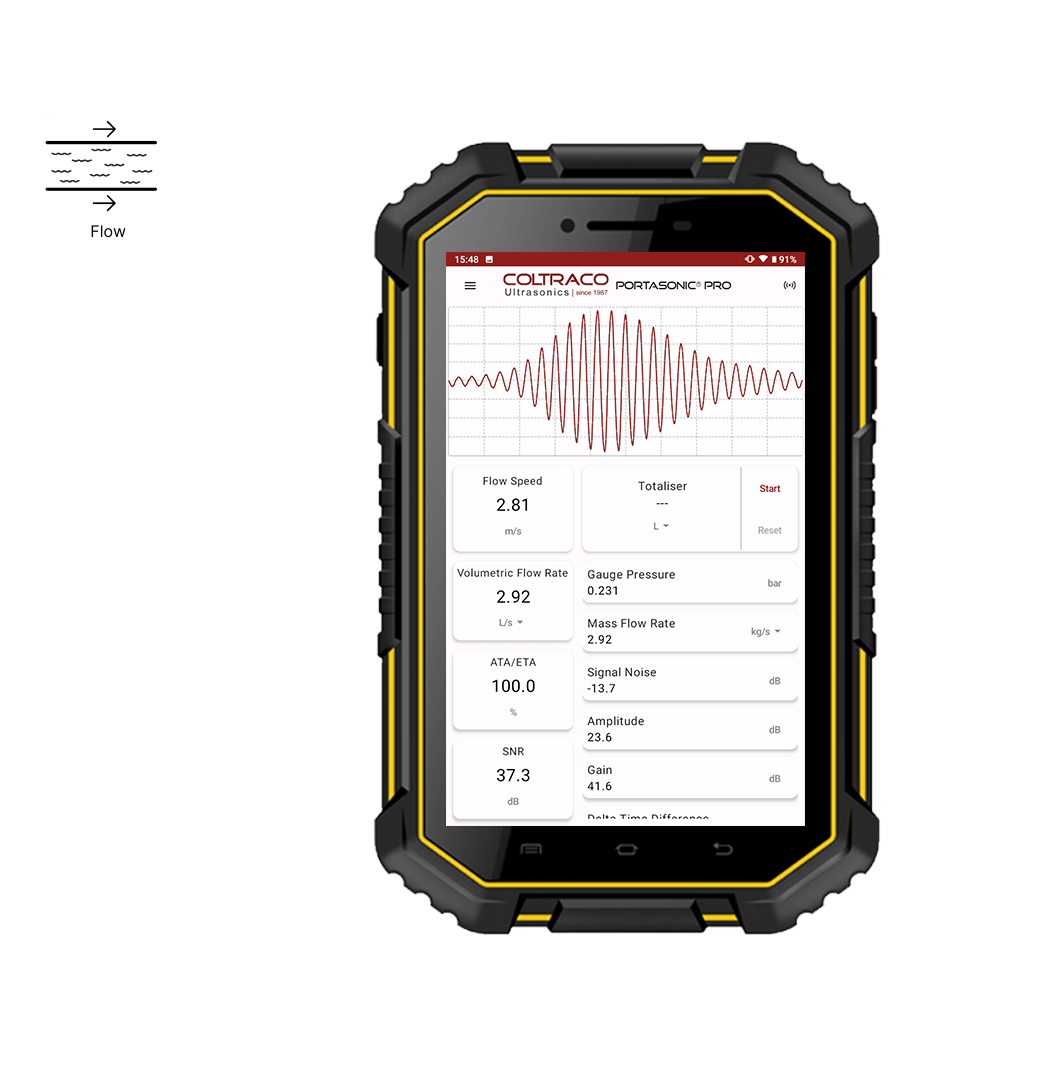

- Portasonic PRO 7" tablet:Håndholdt, robust, genopladelig 7-tommers tablet med berøringsskærm

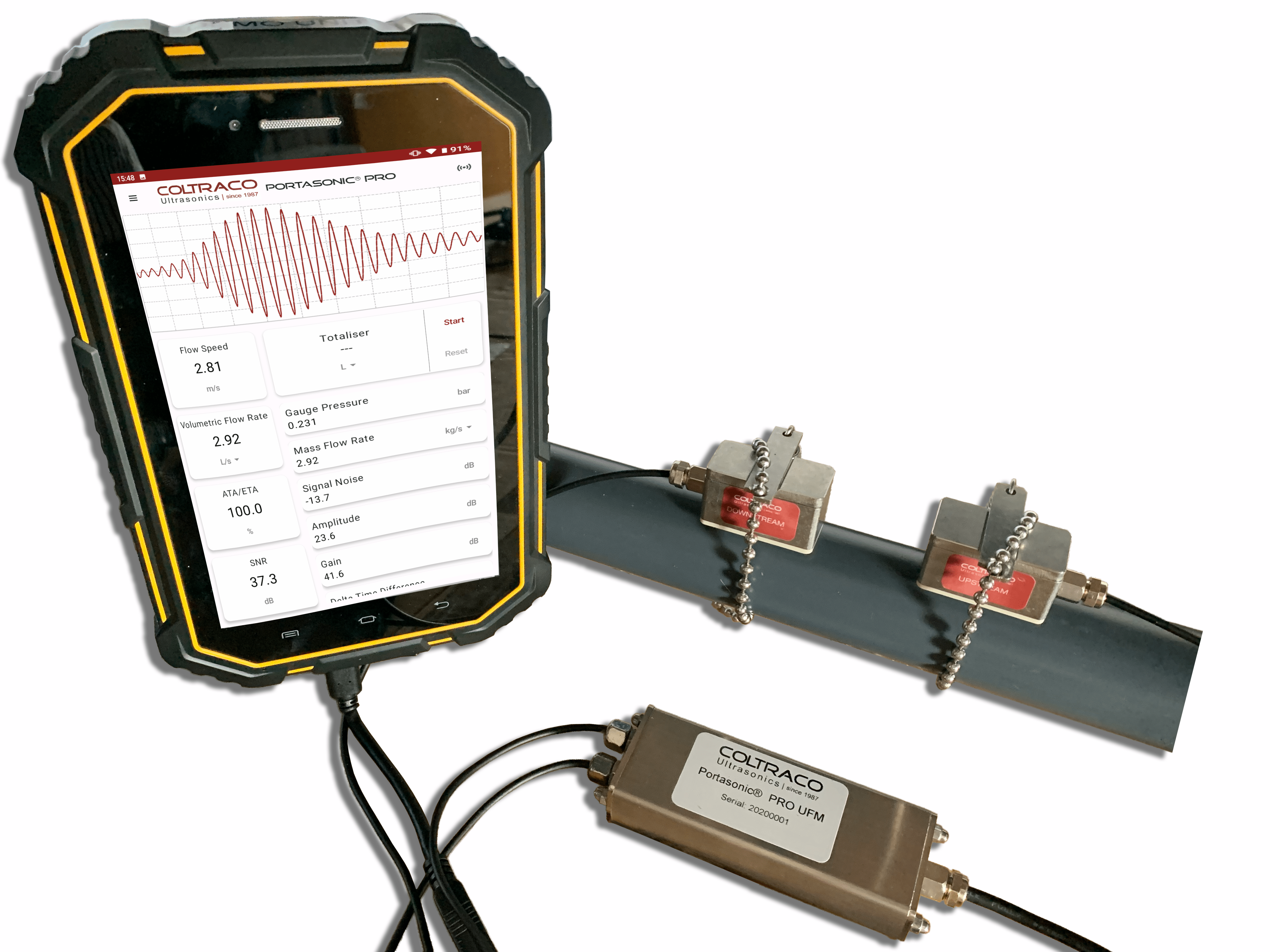

- Processorenhed med et par DM10-standardsensorer til rør DN15 - DN700:Kompakte ultralydssensorer til flowmåling kombineret med processorenhed
- Par kædeklemmer med perler (sæt med 2) :Metalliske kædeklemmer til nem montering af sensorer til flowmåling
- Målebånd: Til måling af afstanden mellem flowmålingssensorer under opsætningsprocessen.
- Ultrasonic Couplant: For at sikre god kontakt mellem sensorer og rørvæg.
- USB Type-C til USB Type-A-adapter: For at muliggøre direkte forbindelse mellem flowsensorerne og bordet og for at muliggøre direkte tilslutning af et USB-stik til eksport af data.
- USB Type-C-kabel: Til opladning og dataoverførsel
- Strømadapter: Til opladning af tabletten
- USB-stick:For at gemme dine data på
- Brugervejledning: Indeholder yderligere oplysninger om instrumentets funktioner og om, hvordan det bruges.
- Installationsvejledning: Indeholder yderligere vejledning i, hvordan man installerer flowmålingssensorerne på røret.
- Kalibreringscertifikat: Som bevis på, at enheden er blevet testet og har vist sig at fungere inden afsendelse.
- Robust bæretaske: For bærbarhed og nem transport af udstyret
Tekniske specifikationer
|
Teknisk specifikation
|
|
|---|
| Dimensioner | Tablet - 216 mm (L) x 136 mm (B) x 19 mm (D)
Behandlingsenhed - 105 mm (L) x 40 mm (B) x 21 mm (D) Sensorer - Standardmodel DM10: 40 mm (L) x 20 mm (B) x 25 mm (D) |
| Vægt | Tablet - 558 g
Processorenhed og sensorer - 400 g |
| Område for rørdiameter | Standardsensor (modelnr. DM10): DN15 - DN750 (1/2" - 30") til mere end 12 rørmaterialer, herunder kulstofstål, rustfrit stål, kobber, PVC eller "andet" til materialer, der ikke findes i vores database. |
| Flydende typer | Forudindlæst database med 14+ væskemuligheder, herunder vand, benzin, brændselsolie og "andet" for væsker, der ikke findes i vores database. |
| Nøjagtighed | Flowhastighed: +/- 0,5% af den målte værdi under ideelle forhold
Trykberegning: +/- 5% af det interne rørtryk |
| Flow-hastighed | 0,01m/s - 25m/s |
| Opløsning | 0,25 mm/s |
| Repeterbarhed | 0,15% af målt værdi |
| Afslagsforhold | 1/100 |
| Målehastighed | 1 Hz som standard |
| Måleenhed | Flowhastighed, volumetrisk flowhastighed, massestrømshastighed, energistrømshastighed (varmemængde), volumen, tryk |
| Sensorens materiale | Hus: Rustfrit stål
Forsiden: PEEK (polyetheretherketon) |
| Kabellængde | 1,5 m som standard (yderligere længder fås på forespørgsel) |
| IP-klassificering | Tablet - IP67
Sensorer - IP66 |
| CPU | MT6762 Cortex A53 octa core, 2,0 GHz; GPU: PowerVR GE8320, 650 MHz |
| OS | Android 9.0 |
| Batteri | Indbygget 8000mAh genopladeligt Li-ion batteri
Kontinuerlig drift i mindst 10 timer |
| Standby-tid | Op til 200 timer |
| Dataoverførsel | USB Type-C |
| Højttaler | φ23-højttaler, 1 watt |
| Skærm | 7,0 tommer HD IPS kapacitiv touch-skærm, 1280*800 px |
| RAM | 4 GB |
| ROM (lagring) | 64GB, der kan gemme millioner af flow- og trykregistreringer |
| Kamera | Dobbeltkameraer, 2,0 MP kamera foran, 13,0 MP kamera bagpå med lommelygte |
| Sensor | Geomagnetisk sensor, lyssensor, nærhedssensor, tyngdekraftssensor, gyrosensor |
| I/O-porte | 1 x mikro-USB-port
1 x 3,5 mm stik til øretelefoner |
| Certificeringer | CE, Coltraco er godkendt i henhold til ISO 9001:2015 og ISO 14001 |
| Garanti | Hovedenhed: 3 år
Sensor: 1 år Livstids kundesupport |
